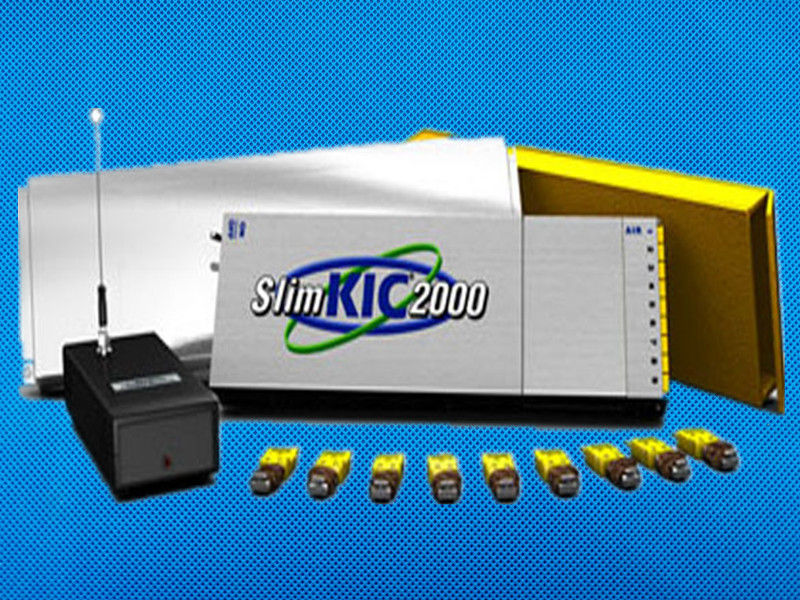

A montagem de superfície altamente precisa parte KIC 2000 verificador da temperatura da fornalha de 9 canais

Perfilamentos de temperatura térmicos magro das placas de circuito impresso do teste de perfil de KIC 2000

Automatizando a tarefa complexa do processo estabelecer o SlimKIC®2000™ faz o perfilamento de tão fácil que todo o operador pode rapidamente conseguir o processo ótimo. Selecione simplesmente de uma biblioteca incorporado que contém centenas de especificações de uso geral da pasta da solda. O software usa as especs. térmicas do perfil do fornecedor da pasta para definir automaticamente a janela do processo. os signlas Cor-codificados alertam o operador a todas as condições da para fora--especificação.

O SlimKIC 2000 simplifica o perfilamento reduzindo o processo a um único número -- a janela Index™ (PWI) do processo -- assim você sabe precisamente bom seu perfil é. A interface de usuário simplificada guia o operador com o processo de perfilamento, minimizando o potencial para defeitos estabelecidos e dediminuições impróprios do forno.

Perfilamento reduzido a um único número

Para a classificação precisa do desempenho do perfil, o software de KIC usa o índice (PWI) da janela do processo. O PWI mede o ajuste do perfil à janela do processo em uma maneira matemática e objetiva usando um único número. Isto auxílios em aperfeiçoar o processo por perfis alternativos de comparação e de classificação em termos de seu ajuste à janela disponível do processo. Mais baixo o PWI, o mais eficiente e estável o processo!

Especificações técnicas

Modelo de Datalogger: os dados são transferidos ao computador através de um cabo após a corrida. Modelo da unidade dupla: os dados são enviados ao computador no tempo real durante a corrida. São armazenados igualmente internamente para a transferência de alta velocidade após a corrida.

Computador Configuation

Exigências do sistema mínimas

800 MB RAM1 do processador 256 do megahertz

2 GB de armazenamento disponível (para a história do produto)

De 16 bits do vídeo 1024 x 768 definição/

1 porta usb disponível (para a transferência dos dados)

1 porta paralela ou porta usb disponível (para opções da chave do software)

Microsoft® Windows® 2000, XP, vista, ou 7. (de 32 bits ou 64-bit)

1, a medida tradicional e o grupo da curva da temperatura foi um trabalho demorado, e o tipo 2000 setter da temperatura de KIC SlimKIC/tempo pode resolver o problema do processo tradicional.
2, o operador podem escolher de ajustaram propriedades boas de uma pasta da solda a solda usada que base de dados paste.SlimKIC 2000 ajustou automaticamente o quadro exigido do processo ou de janela.
3, se coopera NavigatorTM após um software do teste, o software automaticamente que o procedimento de fabricação exato do orçamento deve ser operadores qualificados podem escolher de ajustaram propriedades boas de uma pasta da solda a solda usada base de dados paste.SlimKIC 2000 ajustou automaticamente o quadro exigido do processo ou de janela. Para reduzir as exigências repetidas do teste. Teste exigências.
4, fornecem o PWI SlimKIC 2000, operadores da ajuda compreendem boa capacidade ajustada do processo. Os operadores podem decidir se ajustar a otimização.
5, se coopera o software de NavigatorTM, podem automaticamente selecionar o melhor em toda a combinação possível do parâmetro o ponto ajustado, sem julgamento e teste artificiais e aperfeiçoá-lo.
6, se coopera o software de AutoFocusTM, podem estabelecer-se da experiência anterior para que você calcule os parâmetros de processo iniciais. Não precise de possuir a especulação. O software igualmente tem a função de aprendizagem automática, teve bastante experiência a uma vez é terminado após os melhores ajustes de PWI.
7, se coopere com o KIC PilotTM, porque alguns ainda podem automaticamente regular o ajuste dos parâmetros do fogão, o fogão sem ajuste manual.
8, no complexo ou no um grande número BGA PCBA, tal como o tradicional medindo 5 canais - a ponta de prova é já não poderia cumprir as exigências técnicas.
9, KIC SlimKIC2000 fornecem o canal 6, 9 e começo 12.KIC com 6 canais. Onda que solda, solda de reflow, geral.
10, o verificador da temperatura da fornalha fornecem agora o termômetro superior da indústria, no software, a função da curva da simulação, cinco da curva grupos da função do contraste e na medida da temperatura a precisão não é com o incomparável no outro tipo similar; O hardware do anfitrião, eliminando a caixa geral da preservação do termômetro e do calor quando o ajuste da temperatura e o processo incômodo duas vezes separado, anfitrião diretamente na caixa da preservação do calor de material de isolamento, não precisarem de remover diretamente quando medindo e lido na relação do computador.
