Destacar:
Máquina AOI de inspecção óptica automatizada
, Máquina AOI TR7700QM SII
, Máquina de SMT AOI
TR7700QM Máquina de inspecção óptica automatizada (AOI) SMT AOI.
Especificações:
| Sistema óptico |
|
| Método de Imagem |
Parar e ir |
| Câmera superior |
Câmera de alta velocidade 12 MP |
| Câmera de ângulo |
N/A |
| Resolução de imagem |
5.5 μm |
| Iluminação |
LED de cores verdadeiras multifase, iluminação coaxial |
| Tecnologia 3D |
Projetores Quad Digital Fringe |
| Distância máxima 3D |
20 mm |
| Desempenho da inspecção |
|
| Velocidade de imagem |
Até 7,7 cm2/sec |
| Tabela de movimento e controle |
|
| Controle do eixo X |
Parafusos de esferas + Servo AC com controlador de movimento |
| Controle do eixo Y |
Parafusos de esferas + Servo AC com controlador de movimento |
| Controle do eixo Z |
Parafusos de esferas + Servo AC com controlador de movimento |
| Resolução do eixo X-Y |
1 μm com codificador linear opcional |
| Gestão do Conselho |
|
| Tamanho máximo do PCB |
400 x 330 mm |
| Espessura do PCB |
0.6 - 5 mm |
| Peso máximo de PCB |
3 kg |
| Distância máxima |
20 mm |
| Espaçamento livre do fundo |
40 mm |
| Espaçamento de borda |
Opcional: 5 mm |
| Transporte |
880 - 920 mm |
| Funções de inspecção |
|
| Componente |
Falta, Tombstoning, Billboarding, Polaridade, Rotação, Deslocamento, Marcação Errada (OCV), Defeito, de cabeça para baixo, Componente Extra, Material Estrangeiro, Componente Levantado |
| Soldagem |
Altura do filé de solda, % do volume da solda, excesso de solda, solda insuficiente, ponte, pinos de perfuração, chumbo levantado, arranhão/contaminação do dedo dourado |
| Dimensões |
|
| WxDxH |
1000 x 1460 x 1650 mm |
| |
| Nota: não incluindo a torre de sinalização, altura da torre de sinalização 515 mm |
| Peso |
785 kg |
Outras máquinas:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 II |
| TR7007 SII |
| TR7007Q |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

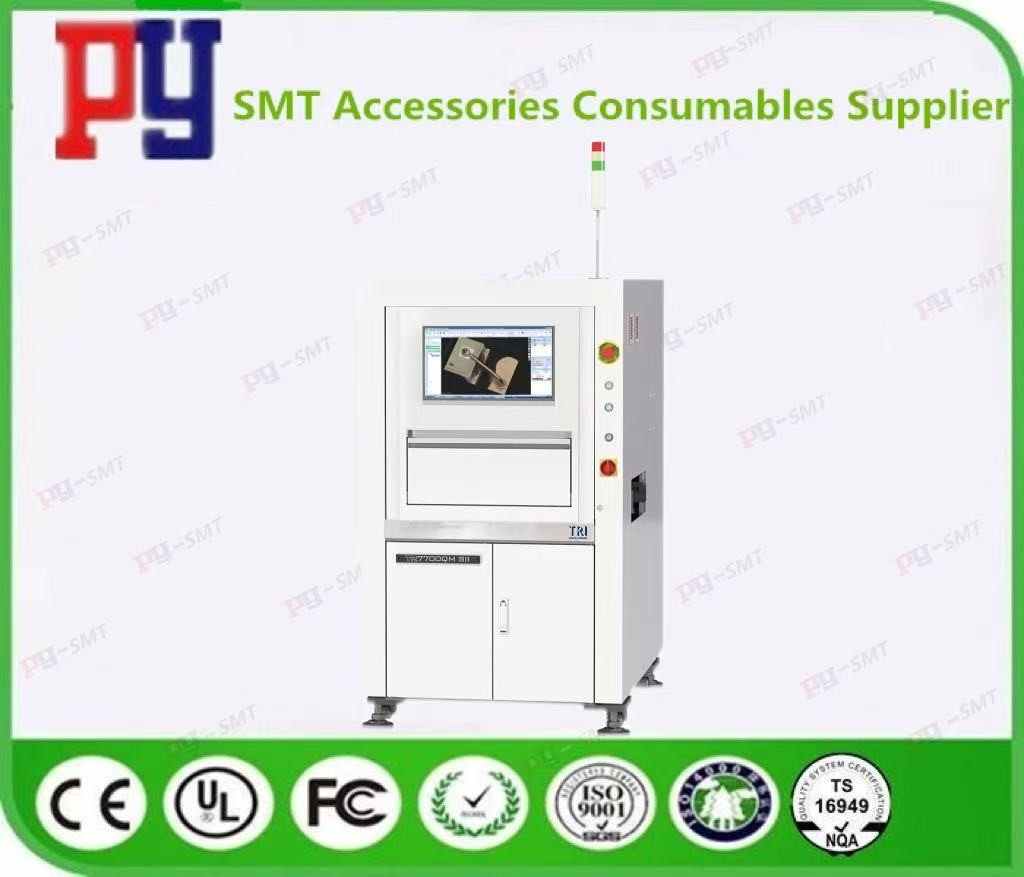

Imagem do TR7700QM:
