TR7700QC SII Máquina de inspecção óptica automatizada (AOI)

  • TR7700QC SII Automated Optical Inspection (AOI) SMT AOI Machine
  • TR7700QC SII Automated Optical Inspection (AOI) SMT AOI Machine
Lugar de origem China
Marca TRI
Certificação CE,ISO
Número do modelo TR7700QC SII
Quantidade de ordem mínima 1
Preço Negociável
Detalhes da embalagem Embalagem padrão
Tempo de entrega 1-2 dias
Termos de pagamento L/C, D/A, D/P
Habilidade da fonte A longo prazo

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Condição Novos/usados velocidade De alta velocidade
Qualidade Excelente. Número da parte TR7700QC SII
Resíduos Com existências Precisão Alta precisão
Destacar

Máquina AOI de inspecção óptica automatizada

,

Máquina de SMT AOI

,

TR7700QC Máquina AOI SII
Deixe um recado
Descrição de produto

TR7700QC Máquina de inspecção óptica automatizada (AOI) SMT AOI.

Especificações:

Sistema óptico
Método de Imagem Parar e ir
Câmera superior Câmera de alta velocidade 12 MP
Câmera de ângulo N/A
Resolução de imagem 10 μm, 12 μm, 15 μm (configuração de fábrica)
Iluminação LED de cores verdadeiras multifase
Tecnologia 3D Projetores Quad Digital Fringe
Distância máxima 3D 40 mm
Desempenho da inspecção
Velocidade de imagem @ 10 μm: 25 cm2/sec
@ 12 μm: 37 cm2/sec
@ 15 μm: 57 cm2/sec
Tabela de movimento e controle
Controle do eixo X Parafusos de esferas + Servo AC com controlador de movimento
Controle do eixo Y Parafusos de esferas + Servo AC com controlador de movimento
Controle do eixo Z Parafusos de esferas + Servo AC com controlador de movimento
Resolução do eixo X-Y 1 μm
Gestão do Conselho
Tamanho máximo do PCB TR7700QC SII: 510 x 460 mm
TR7700MQC SII: 660 x 690 mm
TR7700L QC SII: 765 x 610 mm
TR7700QC SII DL: 510 x 310 mm x 2 pistas, 510 x 590 mm x 1 pista
Espessura do PCB 00,6 a 5 mm
Peso máximo de PCB TR7700QC SII: 3 kg. Opcional: 5 kg
TR7700MQC SII: 3 kg. Opcional: 5 kg
TR7700L QC SII: 3 kg Opcional: 5 kg / 12 kg
TR7700QC SII DL: 3 kg. Opcional: 5 kg
Distância máxima 50 mm
Espaçamento livre do fundo 40 mm
Espaçamento de borda Opcional: 4 mm / 5 mm
Transporte Altura da linha: 880 920 mm

* Opcional: 940-965 mm (compatível com a SMEMA)
Funções de inspecção
Componente Falta, Tombstoning, Billboarding, Polaridade, Rotação, Deslocamento, Marcação Errada (OCV), Defeito, de cabeça para baixo, Componente Extra, Material Estrangeiro, Componente Levantado
Soldagem Altura do filé de solda, % do volume da solda, excesso de solda, solda insuficiente, ponte, pinos de perfuração, chumbo levantado, arranhão/contaminação do dedo dourado
Dimensões
WxDxH TR7700QC SII: 1100 x 1720 x 1710 mm
TR7700MQC SII: 1250 x 1740 x 1710 mm
TR7700L QC SII: 1365 x 1720 x 1710 mm
TR7700QC SII DL: 1100 x 1820 x 1710 mm

Nota: não incluindo a torre de sinalização, altura da torre de sinalização 515 mm
Peso TR7700QC SII: 910 kg
TR7700MQC SII: 992 kg
TR7700L QC SII: 1025 kg
TR7700QC SII DL: 960 kg



Outras máquinas:

TR7007D Plus
TR7007M SII Plus
TR7700 II
TR7007 SII
TR7007Q
TR7007 SIII
TR7007Q Plus
TR7700QH SII
TR7500QE Plus
TR7700QB SII
TR7700 SIII Ultra
TR7700QC SII
TR7700 SIII DT

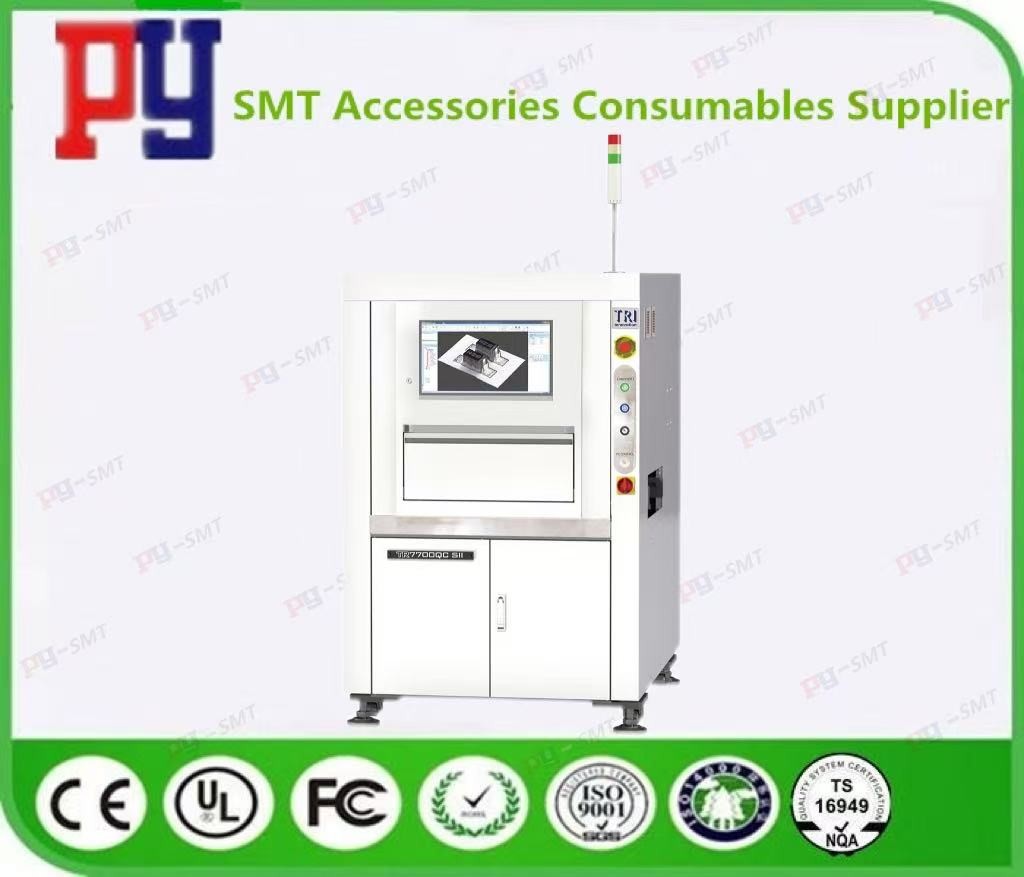

Imagem TR7700QC:

TR7700QC SII Máquina de inspecção óptica automatizada (AOI) 0
