Destacar:
Inspecção óptica automatizada de precisão
, Excelente inspecção óptica automatizada garantida
, AOI TR7500QE Plus
Inspecção óptica automatizada por máquina (AOI) SMT TR7500QE Plus.
Especificações:
| Sistema óptico |
|
| Método de Imagem |
Parar e ir |
| Câmera superior |
Câmera de alta velocidade 12 MP |
| Câmera de ângulo |
4 Câmeras de ângulo |
| Resolução de imagem |
10 μm, 12 μm *, 15 μm (configuração de fábrica) |
| |
| * Disponível para TR7500QE Plus |
| Iluminação |
LED de cores verdadeiras multifase, iluminação coaxial |
| Tecnologia 3D |
Projetores de padrão de borda digital |
| Distância máxima 3D |
40 mm |
| Desempenho da inspecção |
|
| Velocidade de imagem |
@ 10 μm: 25 cm2/sec |
| @ 12 μm: 37 cm2/sec |
| @ 15 μm: 57 cm2/sec |
| Tabela de movimento e controle |
|
| Controle do eixo X |
Parafusos a esferas + Servo AC com controlador de movimento (motor linear opcional) |
| Controle do eixo Y |
Escreve-bolas a duplo accionamento + Servo AC com controlador de movimento |
| Controle do eixo Z |
Parafusos de esferas + Servo AC com controlador de movimento |
| Resolução do eixo X-Y |
1 μm |
| Gestão do Conselho |
|
| Tamanho máximo do PCB |
TR7500QE Plus: 510 x 510 mm |
| TR7500QE Plus DL: 510 x 310 mm x 2 pistas, 510 x 590 mm x 1 pista |
| Espessura do PCB |
0.5 - 6 mm |
| Peso máximo de PCB |
Opção: 4 kg / 5 kg |
| Distância máxima |
50 mm |
| Espaçamento livre do fundo |
40 mm |
| Espaçamento de borda |
Opcional: 4 mm / 5 mm |
| Transporte |
Altura da linha: 880 920 mm |
| Funções de inspecção |
|
| Componente |
Falta, Tombstoning, Billboarding, Polaridade, Rotação, Deslocamento, Marcação Errada (OCV), Defeito, de cabeça para baixo, Componente Extra, Material Estrangeiro |
| Soldagem |
Altura do filé de solda, % do volume da solda, excesso de solda, solda insuficiente, ponte, pinos de perfuração, chumbo levantado, arranhão/contaminação do dedo dourado |
| Dimensões |
|
| WxDxH |
TR7500QE Plus: 1100 x 1730 x 1700 mm |
| TR7500QE Plus DL: 1100 x 2005 x 1700 mm |
| TR7500L QE Plus: 1365 x 1865 x 1700 mm |
| |
| Nota: não incluindo a torre de sinalização, altura da torre de sinalização 520 mm |
| Peso |
TR7500QE Plus: 920 kg |
| TR7500QE mais DL: 1040 kg |
| TR7500L QE Plus: 1035 kg |
Outras máquinas:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 II |
| TR7007 SII |
| TR7007Q |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

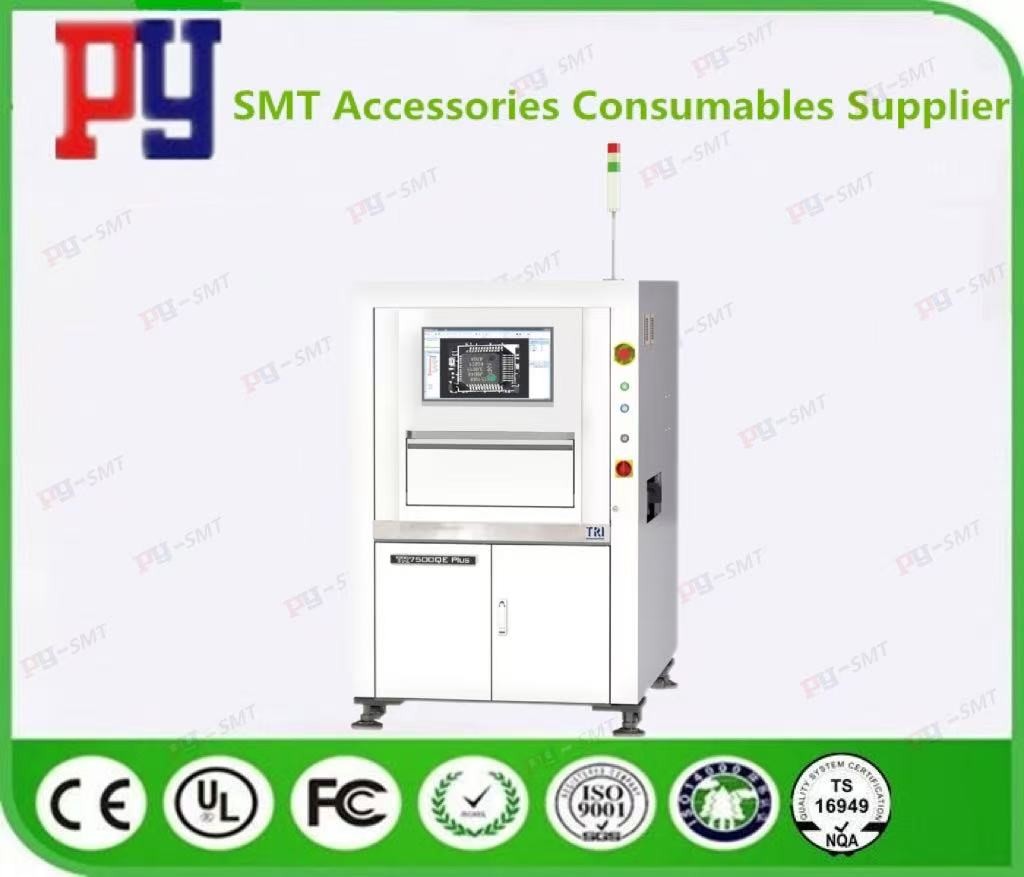

TR7500QE Plus imagem:
