TR7700QH Máquina SMT SII Excelente Inspecção Óptica Automatizada AOI Equipamento de montagem SMT

  • TR7700QH SII SMT Machine Excellent Automated Optical Inspection AOI SMT Assembly Equipment
  • TR7700QH SII SMT Machine Excellent Automated Optical Inspection AOI SMT Assembly Equipment
Lugar de origem China
Marca TRI
Certificação CE,ISO
Número do modelo TR7700QH SII
Quantidade de ordem mínima 1
Preço Negociável
Detalhes da embalagem Embalagem padrão
Tempo de entrega 1-2 dias
Termos de pagamento L/C, D/A, D/P
Habilidade da fonte A longo prazo

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Condição Novos/usados velocidade De alta velocidade
Qualidade Excelente. Número da parte TR7700QH SII
Resíduos Com existências Precisão Alta precisão
Destacar

Equipamento de montagem AOI SMT

,

Máquina SMT de inspecção óptica automatizada

,

TR7700QH Máquina SMT SII
Deixe um recado
Descrição de produto

Inspecção óptica automatizada por máquina (AOI) SMT TR7700QH SII.

Especificações:

Sistema óptico
Método de Imagem Parar e ir
Câmera superior 12 MP / 21 MP câmera de alta velocidade
Câmera de ângulo N/A
Resolução de imagem 12 μm, 15 μm, 18 μm (configuração de fábrica)

* 18 μm estão disponíveis para TR7700QH SII, 12 μm estão disponíveis para
TR7700QH SII & TR7700QH SII DL
Iluminação LED de cores verdadeiras multifase
Tecnologia 3D Projetores Quad Digital Fringe
Distância máxima 3D 40 mm
Desempenho da inspecção
Velocidade de imagem 12 MP@ 18 μm: 70 cm2/sec
21 MP@ 12 μm: 60 cm2/sec
21 MP@ 15 μm: 80 cm2/sec
Tabela de movimento e controle
Controle do eixo X Parafusos de esferas + Servo AC com controlador de movimento
Controle do eixo Y Parafusos de esferas + Servo AC com controlador de movimento
Controle do eixo Z Parafusos de esferas + Servo AC com controlador de movimento
Resolução do eixo X-Y 1 μm
Gestão do Conselho
Tamanho máximo do PCB TR7700QH SII: 510 x 510 mm
TR7700QH SII DL: 510 x 310 mm x 2 pistas, 510 x 590 mm x 1 pista
TR7700L QH SII: 765 x 610 mm
Espessura do PCB 00,6 a 5 mm
Peso máximo de PCB TR7700QH SII (DL): 3 kg. Opcional: 5 kg
TR7700L QH SII: 3 kg. Opcional: 5 kg / 12 kg
Distância máxima 50 mm
Espaçamento livre do fundo 40 mm
Espaçamento de borda TR7700QH SII (DL): 3 mm. Opcional: 4 mm / 5 mm
TR7700L QH SII: 3 mm. Opcional: 5 mm
Transporte Altura em linha: 880 ∼ 920 mm, opcional: 925-965 mm

* SMEMA Compatível
Funções de inspecção
Componente Falta, Tombstoning, Billboarding, Polaridade, Rotação, Deslocamento, Marcação Errada (OCV), Defeito, de cabeça para baixo, Componente Extra, Material Estrangeiro, Componente Levantado
Soldagem Altura do filé de solda, % do volume da solda, excesso de solda, solda insuficiente, ponte, pinos de perfuração, chumbo levantado, arranhão/contaminação do dedo dourado
Dimensões
WxDxH TR7700QH SII: 1100 x 1730 x 1700 mm
TR7700QH SII DL: 1100 x 2005 x 1700 mm
TR7700L QH SII: 1365 x 1865 x 1700 mm

Nota: não incluindo a torre de sinalização, altura da torre de sinalização 520 mm
Peso TR7700QH SII: 920 kg
TR7700QH SII DL: 1020 kg
TR7700L QH SII: 1035 kg



Outras máquinas:

TR7007D Plus
TR7007M SII Plus
TR7700 II
TR7007 SII
TR7007Q
TR7007 SIII
TR7007Q Plus
TR7700QH SII
TR7500QE Plus
TR7700QB SII
TR7700 SIII Ultra
TR7700QC SII
TR7700 SIII DT

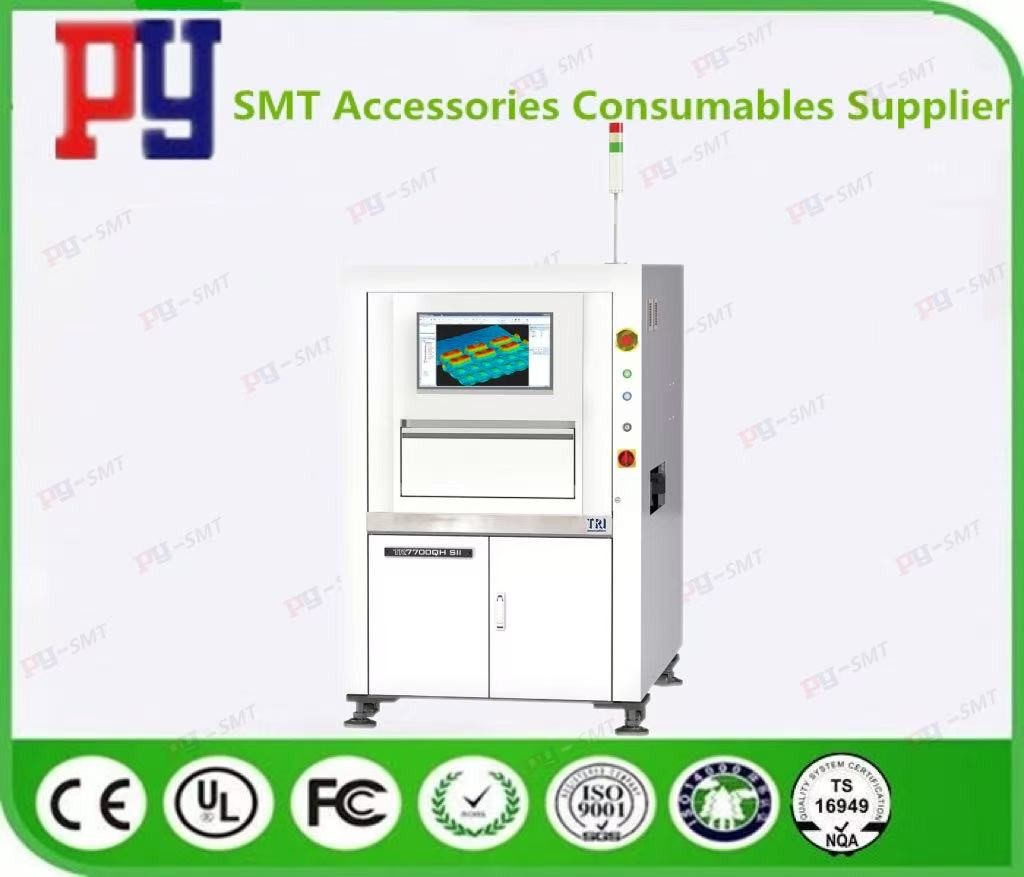

Imagem TR7700QH:

TR7700QH Máquina SMT SII Excelente Inspecção Óptica Automatizada AOI Equipamento de montagem SMT 0
