Máquina SMT 3D Inspeção de pasta de solda (SPI) TR7007Q Plus para resultados de precisão
| Lugar de origem | China |
|---|---|
| Marca | TRI |
| Certificação | CE,ISO |
| Número do modelo | TR7007Q Plus |
| Quantidade de ordem mínima | 1 |
| Preço | Negociável |
| Detalhes da embalagem | Embalagem padrão |
| Tempo de entrega | 1-2 dias |
| Termos de pagamento | L/C, D/A, D/P |
| Habilidade da fonte | A longo prazo |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Condição | Novos/usados | velocidade | De alta velocidade |
|---|---|---|---|
| Qualidade | Excelente. | Número da parte | TR7007Q Plus |
| Resíduos | Com existências | Precisão | Alta precisão |
| Destacar | Máquina SMT 3D SPI,Máquina SMT de inspecção de pasta de solda 3D,TR7007Q Plus Máquina SMT |
||
Descrição de produto

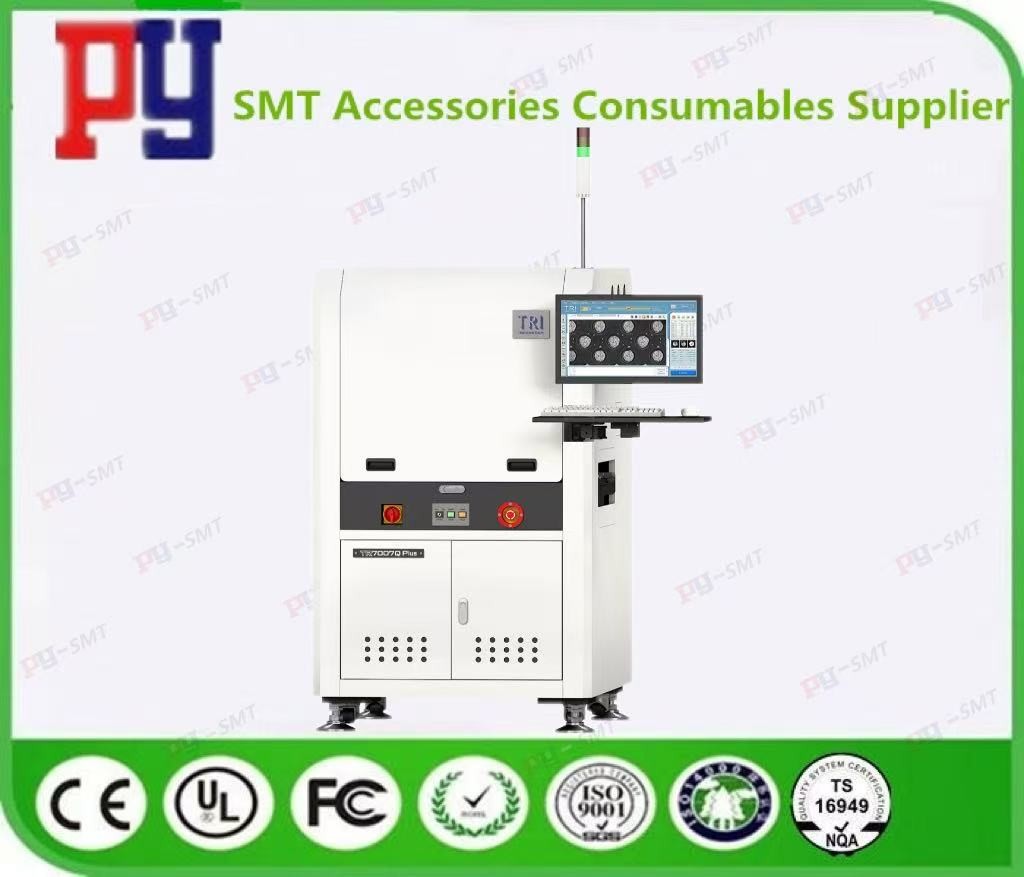

Máquina SMT de inspecção 3D de pasta de solda (SPI) TR7007Q Plus.
Especificações:
| Sistema óptico | |
| Método de Imagem | Imagem stop-and-go |
| Câmara | 4 Mpix ou 12 Mpix (configuração de fábrica) |
| Resolução de imagem | 5.5 μm, 6 μm, 10 μm, 15 μm (configuração de fábrica) |
| Iluminação | Luzes 2D aprimoradas (RGB+W) |
| Tecnologia 3D | Padrão de Fringe Digital de 4 vias |
| Campo de visão | Ligação de câmara de 4 MP. |
| @ 10 μm: 20,3x20,3 mm | |
| @ 15 μm: 30,5x30,5 mm | |
| Ligação de câmara de 12 MP. | |
| @ 5,5 μm: 22,5x16,5 mm | |
| @ 10 μm: 40,6x30,7 mm | |
| @ 15 μm: 61x46 mm | |
| 12 MP CoaXPress- | |
| @ 6 μm: 24,3x18,4 mm | |
| @ 10 μm: 40,6x30,7 mm | |
| @ 15 μm: 61x46 mm | |
| Desempenho da inspecção | |
| Velocidade de imagem | Ligação de câmara de 4 MP: até 3 FOV/sec |
| Ligação de câmara de 12 MP: até 1,8 FOV/sec | |
| 12 MP CoaXPress: até 2,6 FOV/sec | |
| Resolução de altura | @10 μm/15 μm: 0,45 μm |
| @5,5 μm/6 μm: 0,22 μm | |
| Altura máxima da solda | @10 μm/15 μm: 420 μm/750 μm |
| @5,5 μm/6 μm: 210 μm/310 μm | |
| * no alvo de calibração | |
| Tabela de movimento e controle | |
| Controle do eixo X | Parafuso + controlador de movimento EtherCAT |
| Controle do eixo Y | Parafuso + controlador de movimento EtherCAT |
| Controle do eixo Z | Parafuso + controlador de movimento EtherCAT |
| Resolução do eixo X-Y | 0.5 μm |
| Resolução do eixo Z | 1 μm |
| Gestão do Conselho | |
| Tamanho máximo do PCB | TR7007Q Plus:@5,5 μm, 6 μm - 400 x 330 mm, @10 & 15 μm - 510 x 460 mm |
| TR7007Q Plus DL:@10 μm, 15 μm - 510x310 mm x 2 faixas, 510x590 mm x 1 faixa | |
| TR7007LQ Plus:@6 μm, 10 μm, 15 μm - 765 x 610 mm | |
| Espessura do PCB | 0.6 - 5 mm |
| Peso máximo de PCB | 3 kg, opcional: 5 kg |
| Distância máxima | A partir de 1 de janeiro de 2014, o valor da amostra deve ser igual ou superior a 0,01%. |
| Espaçamento livre do fundo | 40 mm |
| Espaçamento de borda | 3 mm |
| Altura do transportador | 880 920 mm |
| * SMEMA Compatível | |
| Funções de inspecção | |
| Defeitos | Pasta insuficiente |
| Pasta excessiva | |
| Deformidade de forma | |
| Falta de pasta e ponte | |
| Medição | Altura |
| Área | |
| Volume | |
| Compensação | |
| Dimensões | |
| WxDxH | TR7007Q Plus: 1000 x 1400 x 1650 mm |
| TR7007Q Plus DL: 1000 x 1500 x 1650 mm | |
| TR7007LQ Plus: 1365 x 1720 x 1710 mm | |
| Nota: não incluindo a torre de sinalização, altura da torre de sinalização 515 mm | |
| Peso | TR7007Q Plus: 775 kg |
| TR7007Q mais DL: 825 kg | |
| TR7007LQ Plus: 982 kg |
Outras máquinas:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 II |
| TR7007 SII |
| TR7007Q |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |
TR7007Q mais imagem:
