Destacar:
Equipamento de montagem 3D SPI SMT
, TR7007Q Máquina SMT SII
, Máquina SMT de inspecção de pasta de solda 3D

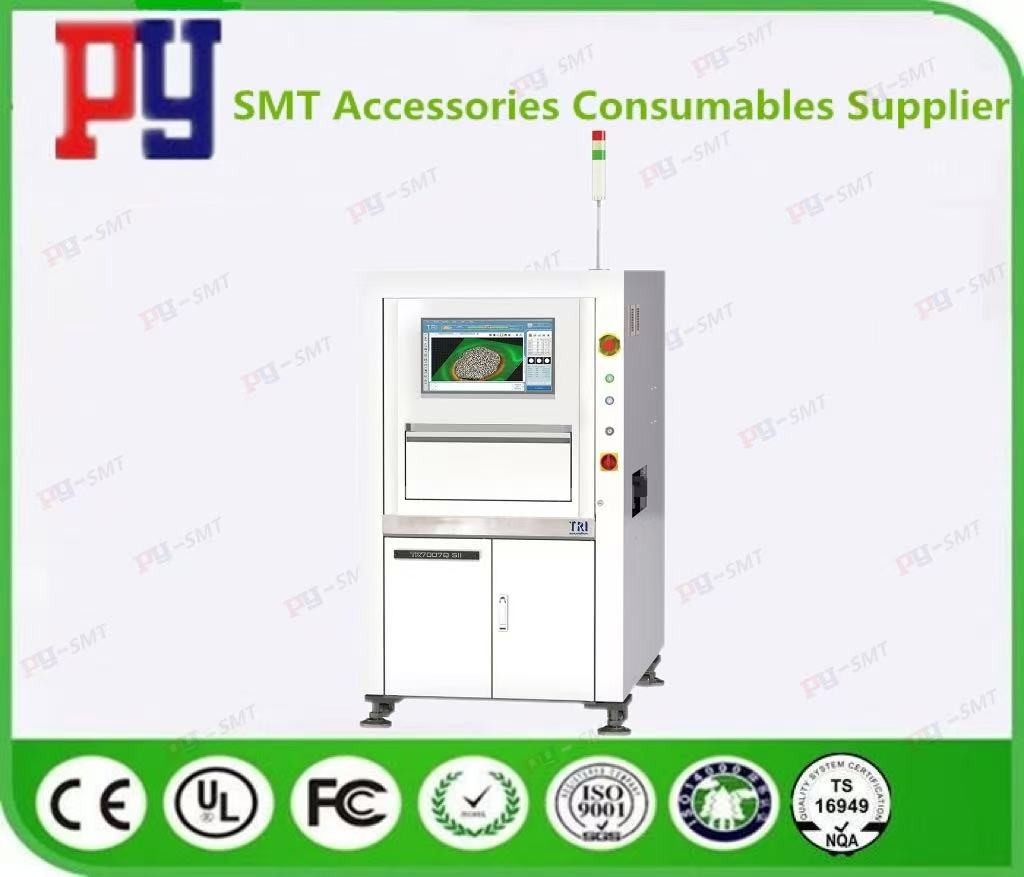

Máquina SMT de inspecção 3D de pasta de solda (SPI) TR7007Q SII.
Especificações:
| Sistema óptico |
|
| Método de Imagem |
Imagem stop-and-go |
| Câmara |
21 Mpix |
| Resolução de imagem |
9.8 μm, 15 μm (configuração de fábrica) |
| Iluminação |
Luzes 2D de amplo espectro (RGB+W), Iluminação coaxial |
| Tecnologia 3D |
Padrão de Fringe Digital de 4 vias |
| Campo de visão |
21 Mpix@ 9,8 μm: 50,30 x 40,24 mm |
| 21 Mpix@ 15 μm: 76,8 x 61,4 mm |
| Desempenho da inspecção |
|
| Velocidade de imagem |
21 Mpix@ 9,8 μm: 2,6 FOV/sec |
| 21 Mpix@ 15 μm: 2,3 FOV/sec |
| Resolução de altura |
21 Mpix@ 9,8 μm: 0,4 μm |
| 21 Mpix@ 15 μm: 0,454 μm |
| Altura máxima da solda |
21 Mpix@ 9,8 μm: 420 μm |
| 21 Mpix@ 15 μm: 470 μm |
| * no alvo de calibração |
| Tabela de movimento e controle |
|
| Controle do eixo X |
Parafusos a esferas + Servo AC com controlador de movimento EtherCAT |
| Controle do eixo Y |
Parafusos a esferas + Servo AC com controlador de movimento EtherCAT |
| Controle do eixo Z |
Parafusos a esferas + Servo AC com controlador de movimento EtherCAT |
| Resolução do eixo X-Y |
0.1 μm |
| Resolução do eixo Z |
0.1 μm |
| Gestão do Conselho |
|
| Tamanho máximo do PCB |
TR7007Q SII: 510 x 460 mm |
| TR7007Q SII: DL: 510x310 mm x 2 faixas, 510x590 mm x 1 faixa |
| TR7007LQ SII: 765 x 610 mm |
| Espessura do PCB |
0.6 - 5 mm |
| Peso máximo de PCB |
TR7007Q SII (DL): 3 kg. Opcional: 5 kg |
| TR7007LQ SII: 3 kg. Opcional: 5 kg / 12 kg |
| Distância máxima |
TR7007Q SII (DL): 25 mm, TR7007LQ SII: 50 mm |
| Espaçamento livre do fundo |
40 mm |
| Espaçamento de borda |
Opcional: 4 mm / 5 mm |
| Altura do transportador |
880 920 mm |
| * SMEMA Compatível |
| Funções de inspecção |
|
| Defeitos |
Pasta insuficiente |
| Pasta excessiva |
| Deformidade de forma |
| Falta de pasta e ponte |
| Medição |
Altura |
| Área |
| Volume |
| Compensação |
| Dimensões |
|
| WxDxH |
TR7007Q SII: 1000 x 1480 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) |
| TR7007Q SII DL: 1000 x 1750 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) |
| TR7007LQ SII: 1365 x 1720 x 1710 mm |
| Nota: não incluindo a torre de sinalização |
| Peso |
TR7007Q SII: 795 kg |
| TR7007Q SII DL: 840 kg |
| TR7007LQ SII: 1025 kg |
Outras máquinas:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 II |
| TR7007 SII |
| TR7007Q |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |
Imagem TR7007Q:
