Máquina SMT de inspecção 3D de pasta de solda (SPI) TR7007 SII.
Especificações:
| Sistema óptico |
|
| Método de Imagem |
Imagem dinâmica |
| Câmara |
4 Mpix |
| Resolução de imagem |
10 μm ou 15 μm (configuração de fábrica) |
| Iluminação |
LED RGB |
| Tecnologia 3D |
Padrão de Fringe de 2 vias |
| Campo de visão |
4 Mpix@ 10 μm: 20 x 20 mm |
| 4 Mpix@ 15 μm: 30 x 30 mm |
| Desempenho da inspecção |
|
| Velocidade de imagem |
4 Mpix@ 10 μm: 80 cm2/sec |
| 4 Mpix@ 15 μm: 180 cm2/sec |
| Resolução de altura |
0.4 μm |
| Altura máxima da solda |
@ 10 μm: 600 μm |
| @ 15 μm: 550 μm |
| Tabela de movimento e controle |
|
| Controle do eixo X |
Motor linear e balança linear com controlador baseado em DSP |
| Controle do eixo Y |
Escreve-bolas + controlador AC-servo |
| Controle do eixo Z |
Escreve-bolas + controlador AC-servo |
| Resolução do eixo X-Y |
0.5 μm |
| Resolução do eixo Z |
1 μm |
| Gestão do Conselho |
|
| Tamanho máximo do PCB |
TR7007 SII: 510 x 460 mm |
| TR7007LL SII: 850 x 610 mm |
| Espessura do PCB |
00,6 a 5 mm |
| Peso máximo de PCB |
TR7007 SII: 3 kg |
| TR7007LL SII: 5 kg |
| Distância máxima |
40 mm |
| Espaçamento livre do fundo |
40 mm |
| Espaçamento de borda |
3 mm |
| Altura do transportador |
880 920 mm |
| * SMEMA Compatível |
| Funções de inspecção |
|
| Defeitos |
Pasta insuficiente |
| Pasta excessiva |
| Deformidade de forma |
| Falta de pasta e ponte |
| Medição |
Altura |
| Área |
| Volume |
| Compensação |
| Dimensões |
|
| WxDxH |
TR7007 SII: 1220 x 1663 x 1620 |
| TR7007LL SII: 1600 x 1813 x 1637 mm |
| Nota: não incluindo a torre de sinalização, altura da torre de sinalização 520 mm |
| Peso |
TR7007 SII: 920 kg |
| TR7007LL SII: 1117 kg |
Outras máquinas:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 II |
| TR7007 SII |
| TR7007Q |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

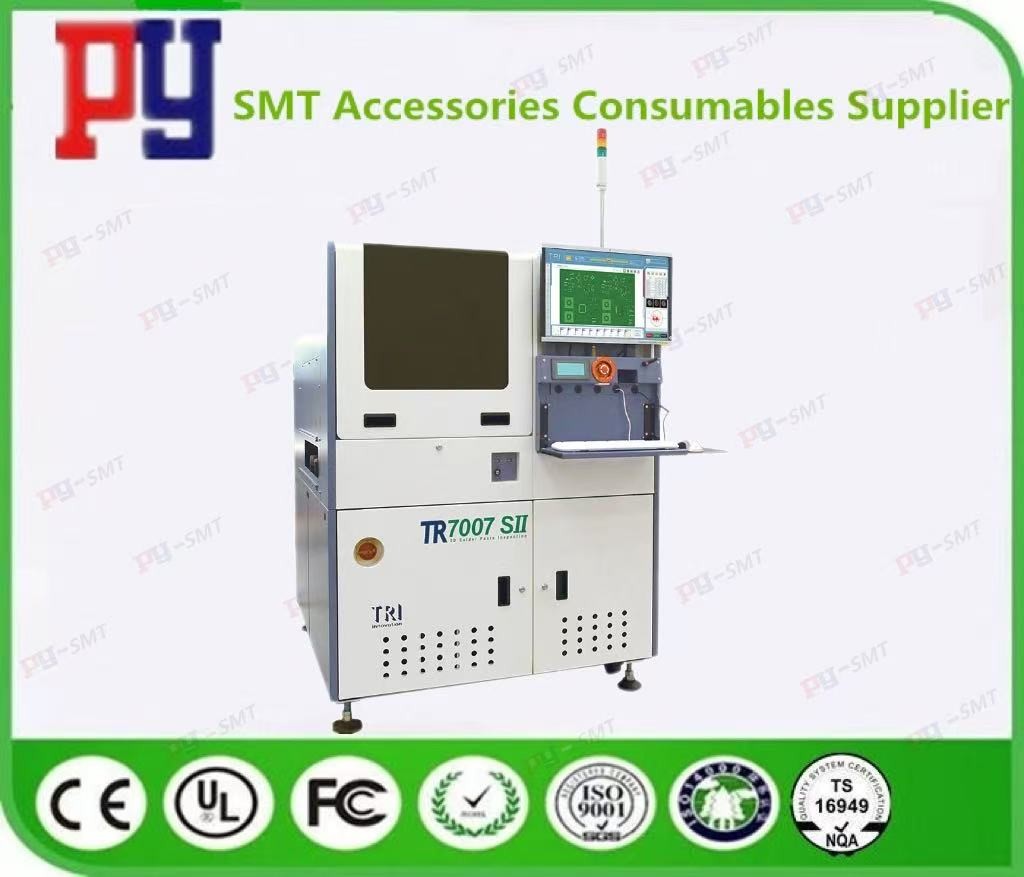

Imagem TR7007 SII:
