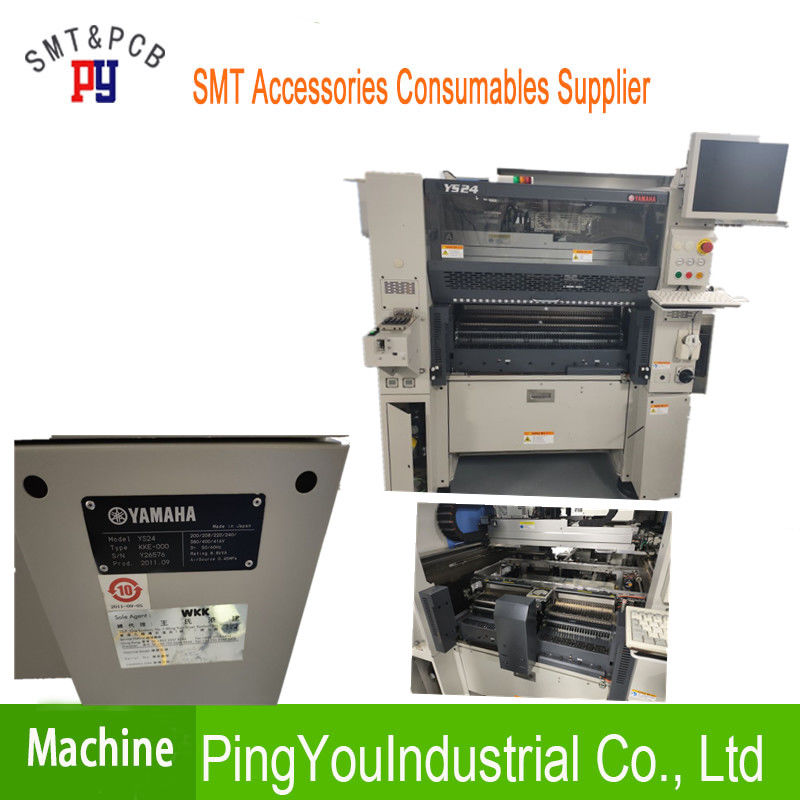

YS24 máquina modular de alta velocidade super compacta, equipamento KKE-000 do conjunto do PWB de Smt

Equipamento modular do conjunto do PWB da máquina KKE-000 Smt da Super-Alto-velocidade do estojo compacto YS24

Equipamento modular do conjunto do PWB da máquina KKE-000 Smt da Super-Alto-velocidade do estojo compacto YS24

A série Mounter de Yamaha YS24 é dividida em Yamaha YS24 e

Modelos de Yamaha YS24X,

Yamaha YS24/YS24X apoia carcaças ultra grandes de L700×W460mm

Tabela dupla original da colocação de Yamaha, sistema ferroviário duplo.

Produção YS24 por uma área de unidade de 340.000 CPH/medidor do quadrado.

72,000CPH (0.05sec/CHIP)

Capacidade excelente da montagem

“Transporte duplo recentemente desenvolvido” 34kCPH/㎡ da fase

Área-produtividade, classe superior no mundo

PWB super de L700 x de W460mm grande aplicável

Sistema duplo da pista de YAMAHA aplicável

Capacidade máxima do alimentador 120

0402 a 32 x 32mm

Componentes aplicáveis

72,000CPH (0.05sec/CHIP)

Capacidade excelente da montagem

“Transporte duplo recentemente desenvolvido” 34kCPH/㎡ da fase

Área-produtividade, classe superior no mundo

PWB super de L700 x de W460mm grande aplicável

Sistema duplo da pista de YAMAHA aplicável

Capacidade máxima do alimentador 120

0402 a 32 x 32mm

Componentes aplicáveis

YAMAHA modelo YS24

PWB aplicável L50xW50mm – a L700xW460mm

Precisão +/-0.05mm da montagem (+ 3), +/-0.03mm (3)

Velocidade 72,000CPH (0,05 segundos. /CHIP: Circunstâncias as melhores estabelecidas pelo motor de Yamaha)

Componentes aplicáveis

0402 a 32x32mm max (altura 6.5mm ou menos)

Tipos componentes

120 tipos (conversão larga do carretel de fita de Max./8mm)

Fonte de alimentação

C.A. trifásica 200/208/220/240/380/400/416 V +/--10%

Fonte do suprimento de ar

0.45MPa

Dimensão externo

L1,254x W1,687x H1,445mm (com exclusão das saliências)

Peso

Aproximadamente 1,700kg
