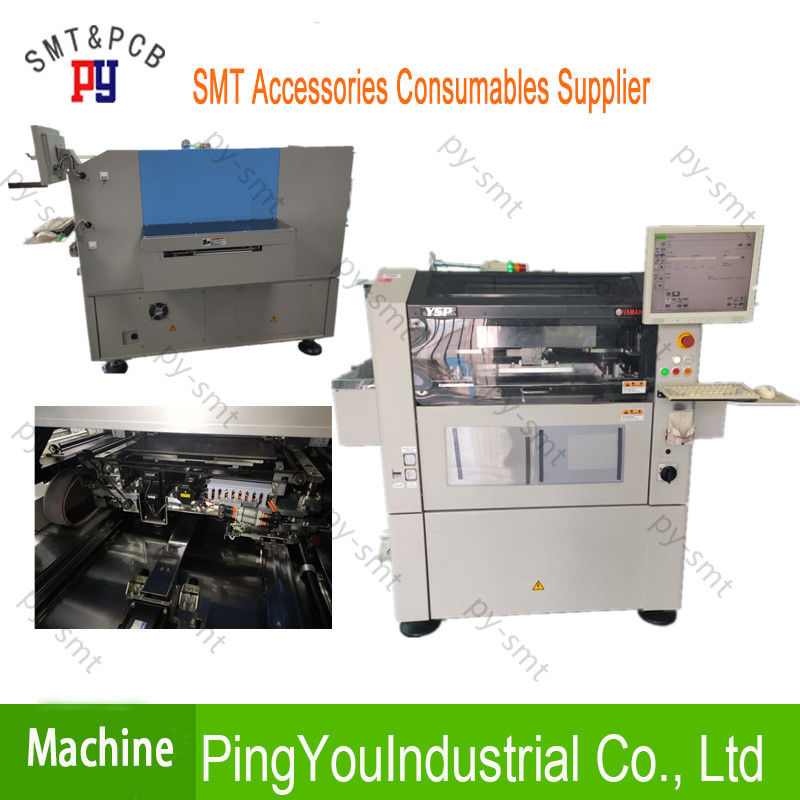

Impressora de aço inoxidável da tela da pasta da solda de YAMAHA YSP do equipamento do conjunto de SMT

Impressora da tela da pasta da solda de YAMAHA YSP com o genuíno devido da precisão impecável usado

Impressora KHT-000 da tela do PWB de YAMAHA YSP

Impressora da tela da pasta da solda de YAMAHA YSP com o genuíno devido da precisão impecável usado

Máquina de alta velocidade da impressora da tela de YAMAHA com a precisão impecável devido à cabeça 3S original de Yamaha que ajusta automaticamente o ângulo do rodo de borracha (com um intervalo de 1 grau) entre 45 e 65 graus.

Elevada precisão alta-Speen

Impressora universal da parte alta

11 segundos/tato do cycle*

Capacidade de impressão de alta velocidade

3σ: +/-0.005mm

Repetibilidade do posicionamento

Sistema do PSC

(PSC: Controle da estabilidade da cópia)

cabeça 3S

(3S: Único rodo de borracha do balanço)

Variável do ângulo de ataque da impressão

Área do pringint de L600mm aplicável

Sistema duplo da pista de YAMAHA aplicável

Capacidade de impressão de alta velocidade 9,5 segundos/ciclo

Molhe a precisão da cópia: μm ±25 (6σ)

Posicionando a precisão da repetibilidade: μm ±12,5 (6σ)

Estêncis até L 750 x W 750 milímetros

Informação da cabeça de impressão:

- cabeça 3S (3S = balanço único Squeezee)

- Velocidade do rodo de borracha: 2 a 200 mm/sec

- Rodo de borracha que pressiona a força: 5 a 200 N +/- 2N (controle de feedback)

- Ângulo de ataque variável da impressão do rodo de borracha: 45 a 65 graus

- Material da lâmina do rodo de borracha: Metal ou uretano

Opções:

- 2D câmera da inspeção da cópia

- Sistema do vácuo do PWB

- Sistema de UPS

- Sistema do PSC (PSC: Controle da estabilidade da cópia)

- Unidade de controle da temperatura

- Medida do volume do Pasta-rolo da solda

- Software: Ferramentas da fábrica de YAMAHA

Tamanho da máquina:

- com transporte normal: L 1,640 milímetro x W 1,640 milímetro x H 1,400 milímetros

- com o transporte da extensão da saída: L 1,973 milímetro x W 1,640 milímetro x H 1,400 milímetros

A máquina pesa: 1,500 quilogramas

YSP (modelo: KHT-000)

PWB aplicável L510xW460mm a L50xW50mm

Aplicável para imprimir a área mais longa de L600mm que transporta o PWB mais longo de L610mm

Cabeça da cabeça de impressão 3S (nomeada após o único rodo de borracha do balanço)

Para o rodo de borracha de carregamento, possível escolher do rodo de borracha do metal ou do uretano

Precisão da impressão da precisão da impressão (3σ) +/-0.025mm

Precisão para o alinhamento repetido (3σ): +/-0.005mm

Segundo do tempo de ciclo 11,0 (para a impressão normal sob nossa circunstância a melhor)

Tamanho aplicável L750x W750 milímetro L736x W736 milímetro L750x W650 milímetro L650x W550 milímetro L600x W550 mm*1 L550x W650 mm*1 do estêncil

Tamanho máximo L510xW460 milímetro L510x W460 milímetro L510x W350 milímetro L330x W250 milímetro L330x W250 milímetro L330x W250 milímetro do PWB

C.A. 200/208/220/240/380/400/416 da 3-fase da fonte de alimentação V +/--10%

Fonte 0.45MPa do suprimento de ar

Dimensão externo L1,640mmxW1,640mmxH1,400mm (para não incluir a projeção)

Pese aproximadamente 1,600kg

Estes estêncis do tamanho precisam a adição de adaptador da fixação e de substituição do bocal da limpeza.

As especificações e a aparência são sujeitas mudar sem aviso prévio.

VÁLVULA DE KM1-M7163-20X A010E1-37W
VÁLVULA DE KM1-M7163-21X A010E1-54W
VÁLVULA DE KM1-M7163-30X A010E1-44W
VÁLVULA de KGA-M7111-H0X A041E1-48W 88X
VÁLVULA DE KM5-M7174-11X AME05-E2-PSL-13W
VÁLVULA DE KV7-M7111-B0X A041E1-11-48W
VÁLVULA DE KM1-M7162-20X A010E1-35W
VÁLVULA DE KV8-M7162-20X A010E1-55W
VÁLVULA DE KV8-M7162-10X A040-4E1-56W
VÁLVULA de KV8-M71YA-00X A010E1-56W (48W)
VÁLVULA DE KM1-M7162-11X A040-4E1-54W
VÁLVULA DE KU0-M3410-41X A010E1-32W
VÁLVULA DE KGA-M37P1-00X G010HE1-5W
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
Cabeça de KH2-M7101-00X A040-4E1-3W YTF
Válvula do sopro da VÁLVULA de KGA-M7111-G0X A010E1-59W
VÁLVULA DE KV8-M7535-01X
VÁLVULA DE KGB-M7163-A0X 37W+44W+13W
VÁLVULA DE KV8-M7163-A0X 37W+44W+13W
EJETOR DE KGA-M7111-A0X KGA-M7111-A03
KV7-M7110-00X/KV7-M7110-10X (CONJUNTO DA VÁLVULA DE L/R)
KGA-M7110-00X/KGA-M7110-10X (CONJUNTO DA VÁLVULA DE L/R)
KGA-M7111-G0X A010E1-59W YV88X, VÁLVULA DE YV88XG
KGA-M7111-H0X A041E1-48W YV88X, VÁLVULA DE YV88XG
KM0-M7182-BOX AME07-E2-PSL-12W YV88X, VÁLVULA DE YV88XG
EJETOR DE KM5-M7174-11X AME05-E2-PSL-10W
VÁLVULA DE KM1-M7163-20X A010E1-37W/54W/37W
VÁLVULA de KM1-M7163-30X A010E1-44W 44W
VÁLVULA DE KM5-M7174-11X AME05-E2-PSL-13W
VÁLVULA DE A040-4E1-56W (PARA U/D)/KV8-M7162-11X
VÁLVULA DE A040-4E1-54W (PARA U/D)/KM1-M7162-10X
VÁLVULA KM1-M7162-20X/KV8-M7162-20X DE A010E1-35W/55W
AME05-E2-34W EJECTER 21W
KHY-M7152-00 EJECTER
KHY-M7152-01 EJECTER
VÁLVULA KHY-M7153-00
VÁLVULA 0.2-0.5MpaYS24 de KHY-M7153-01 KOGANEI JA10AA-21W
VÁLVULA 0.2-0.5MpaYS24 de KHY-M7153-00 KOGANEI JA10AA-21W
BOCADO DA VÁLVULA DE KHY-M7154-01X/KHY-M7154-00/KHY-M7154-01 YS12
5322 360 10207 VÁLVULA DE A010E1-37W KM1-M7163-20X
CONJUNTO DA VÁLVULA DE KV6-M7171-10X
EJETOR AME05-E2-PSL-32W YG100 DE KGS-M7171-A0X
EJETOR DE KM0-M7182-B0X
9498 396 01089 EJETOR AME05-E2-PSL-32W YG100
EJETOR DE KGS-M7171-AOX
GUIA DE KGK-M9267-01X YG100
VÁLVULA KKD-M7151-00
TAMPÃO DE FILTRO KHY-M7155-01
TAMPÃO DE FILTRO DE KHY-M7155-00X
KHY-M7152-00 EJETOR DO VÁCUO DA VÁLVULA KOGANEI AME05-E2-34W
KHY-M7154-00 BOCADO 1
KHY-M7154-01 BOCADO 1
TAMPÃO DE FILTRO KHY-M7155-00 1
VÁLVULA 9965 000 03808 55W
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
EJETOR DE KHY-M7151-00 KHY-M7151-01
KHY-M7151-011 EJETOR, RESINA YG12
VÁLVULA DE KJJ-M717B-002 JA10AA-22W
TAMPÃO YS DO BOCADO KHY-M7156-00
VÁLVULA DE KHY-M7153-003 JA10AA-21W
BOCADO KHY-M7154-00
TAMPÃO DO BOCADO KHY-M7156-00
KHW-M9129-00 CORREIA 1, TRANSPORTE
KV8-M8883-A0X
KKE-M9127-00 CORREIA 1, TRANSPORTE
KKE-M919R-00 CORREIA, TRANSPORTE
KKE-M917H-00 CORREIA, transporte 1250MM
KKE-M917H-50 CORREIA, transporte 1540MM
BOCADO KHY-M7154-01X DA VÁLVULA YS12
5322 360 VÁLVULA UP/DOWN DE 10208 TOPÁZIOS
5322 281 20198 VÁLVULA A040-4E1
TAMPÃO YG12 DO BOCADO DE KHY-M7156-00 KHY-M7156-01
Válvula de KGS-M37P1-00X YAMAHA YG88R, sopro do eixo
9498 396 01199 válvula, sopro do eixo
EJETOR DO VÁCUO DO EJETOR YG88 DE KGR-M7111-F0X
EJETOR do VÁCUO de KV7-M7111-B0X 48W
TAMPÃO DE FILTRO KM5-M7174-G0
TAMPÃO DE FILTRO 5322 462 11024, PLÁSTICO
EJETOR DE KGB-M7163-00X
EJETOR DE KGB-M7163-00X YAMAHA
UNIDADE DO EJETOR DE KM8-M7163-02X YAMAHA YV100X MICRO
UNIDADE YV100X DO EJETOR DE KV8-M7163-01X
9498 396 02932 MC-1 VÁLVULA KOGANEI JA10AA-22W
VÁLVULA KOGANEI JA10AA-22W DE KJJ-M717B-00X MC-1
VÁLVULA DE SOLENOIDE YV100XG DE KV8-M7162-00X
BASE DO EJETOR DE KM5-M7174-C1X
VÁLVULA DE KGT-M7163-00X KV8-M7163-A0X 37W+44W+13W
EJETOR DO VÁCUO DE KM5-M7174-00X
válvula de 5322 360 10327 Assembleon
válvula de 5322 360 10469 Assembleon
Válvula de KGA-M37P1-00X Assembleon
K87-M2140-00X
